麦尔兹双膛石灰窑本体设备组成机构

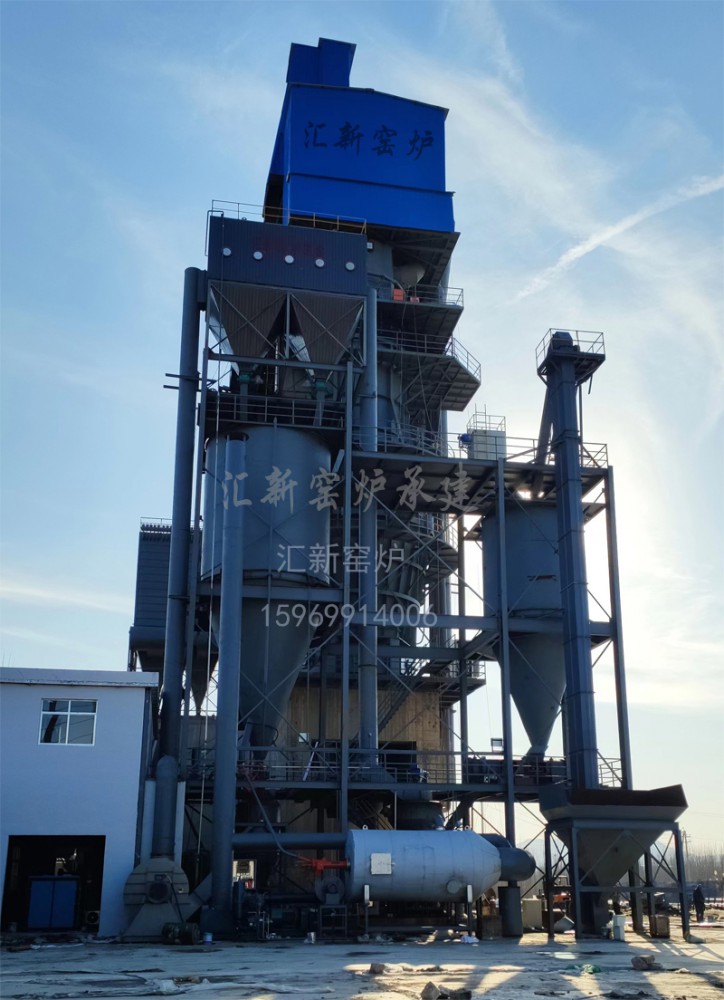

麦尔兹双膛石灰窑本体设备

一、 窑壳钢结构

（一）窑壳钢结构的组成

窑壳钢结构主要由窑本体、窑本体下部支撑钢结构及其内部锥形斗、十字梁及底部锥帽、窑下部积灰斗、窑壳钢平台等组成。窑本体内部是耐火材料。窑本体下部支撑钢结构是窑本体的支撑基础，其内部有锥形斗，锥形斗下部边缘与卸料平台的扇形平台的垂直距离约为400mm。十字梁与窑底部锥帽下部焊接，卸料平台挡板也与十字梁焊接，三者成为一整体。锥形斗、十字梁、底部锥帽、卸料平台挡板及扇形平台共同组成窑内石灰的下部支撑。

   二、 窑上料系统

（一） 窑上料系统的组成

窑上料系统由窑底过渡料斗、单斗提升机、窑顶7.5m³料仓、窑顶称量料斗、振动给料机、可逆皮带机、机械料位计等组成。

    三、 窑区磨煤系统设备

（一）    沸腾炉的组成：

沸腾炉燃烧室的结构包括布风系统、沸腾床、进料和排渣系统3个部分：　　

1.1布风系统----燃烧室底部为布风板，板上直接开孔或装许多带通风小孔的风帽。布风板的作用是承载料层并使空气上升速度沿炉内截面分布均匀。

（二）磨机的组成：

磨机的结构组成：传动装置、下壳体、上壳体、磨盘装置、磨辊装置、加压装置、传动臂、分离器、液压系统、限位装置、慢速传动装置.

四、 喷枪及喷枪箱

（一）喷枪与喷枪箱是相结合的。喷枪主要用于向窑内输送煤粉。它由喷枪联接法兰、盘根密封座、喷枪固定法兰、喷枪水平段、喷枪弯头、喷枪垂直段、及喷枪加强筋板组成。因在喷枪垂直段末端，煤气与窑内助燃空气结合形成火焰，故喷枪垂直段就是烧咀，要求其能承受1200℃高温，其材质为耐热钢1Cr25Ni20Si2。喷枪箱喷焊接在窑内壁上，主要用来支撑并保护喷枪，防止喷枪摆动。
