双膛窑设备-卸料阀

窑底卸料阀的组成及结构

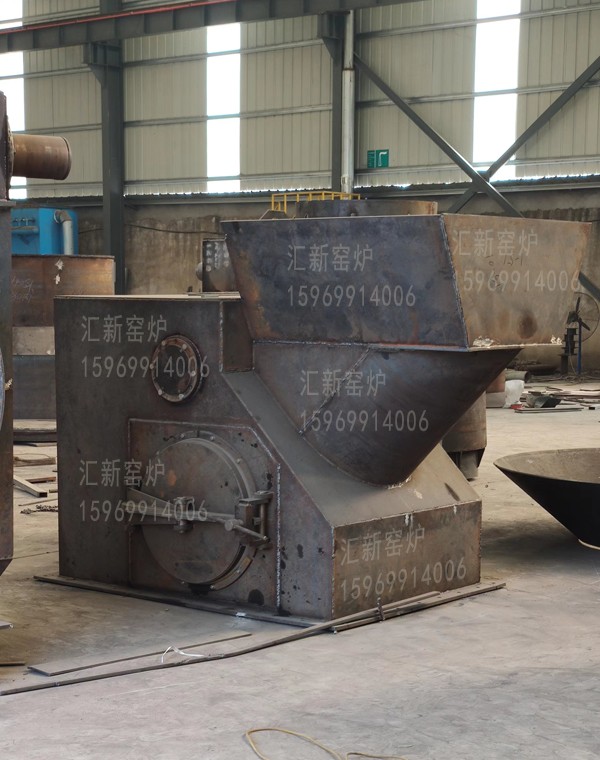

卸料阀由机壳、液压缸、旋转臂、翻板轴及轴承座、密封翻板、进料槽、检修用支撑轴等组成。液压缸伸出时带动旋转臂旋转，进而翻板轴转动，由于翻板联接到翻板轴上，此时翻板关闭。液压缸收回时，翻板轴带动翻板关闭。在翻板上有硅胶作为密封材料。进出料阀的结构见图

共同的特点：

1. 结构都是硅胶密封垫对不锈钢圈组成的密封，硅胶密封垫都是固定的，另一边的不锈钢圈装在阀板上随阀板一起运动，阀板都带有可调螺钉，呈三角形布置。

2. 同换向设备一样，结构都是由油缸驱动阀板动作。调整油缸行程可调节阀板转动角度，从而调整压紧力。

3. 同换向设备一样，结构都是有一根转动的主轴，阀板装在主轴上随主轴旋转达实现关闭的功能。主轴上有轴套联接，轴套与油缸连接。

4. 同换向设备不同，结构虽都是双列调心滚子轴承，其润滑和密封却不相同，因阀体有温度，且阀内存在一定的压力，润滑都采用油脂，密封都是耐热O形橡胶油封。

5. 同换向设备一样，阀板随关节轴承摆动，其润滑都通过主轴上的润滑油孔实现。注意主轴的润滑油孔又小又长难加工，维护时不要破坏和堵塞。

6. 安装在窑膛内，检修困难，阀板的调整、密封圈的更换和关节轴承的检查都必须进入阀内查看，意味着要停窑。同换向设备相同，阀体上都装有行程接近开关，各接近开关仅仅指示阀的动作位置，报告给PLC，不能控制阀开度位置
